Построение проекта игровой горки в системе AutoCad - продолжение

Выполним перила лестницы

Рисунок 9. Цилиндрически вытесненное тело перил

16.     Построим «3d полилинию»

Command: 3dpoly

В командном меню:



Specify start point of polyline: 50<-30,50

Вводим цилиндрические координаты первой точки



Specify endpoint of line or [Close/Undo]:

Последующие точки вводим визуально щелчком мыши совместив курсор с центрами верхнего основания стоек перил



Specify endpoint of line or [Close/Undo]: 49<180,120

Последнюю точку линии вводим координатами

Выходим из режима ввода полилинии



Переключаем окно на вид спереди



17.     Построим окружность – основание тела перил

Command: circle

В командном меню:



Specify center point for circle or [3P/2P/Ttr (tan tan radius)]:



Отметим центр окружности совмести курсор с концевой точкой линии перил



Specify radius of circle or [Diameter]: 2

Введем радиус окружности: 2 [Enter]

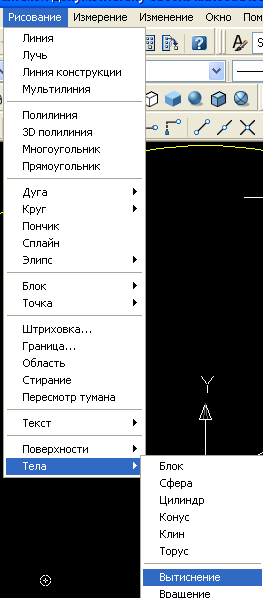

Выполним вытеснение окружности используя линию перил как направляющий путь



Command: extrude

В командном меню:



Select objects:



Выделить
объект
[Enter]

Specify height of extrusion or [Path]: P [Enter]

Вводим параметр Path – первой буквой [P]



Select extrusion path or [Taper angle]:

Выделим линию перил как путь вытиснения



Выполним несущую стойку-арку горки

Рисунок 10. Несущая арка конструкции – вытесненный цилиндрическое тело

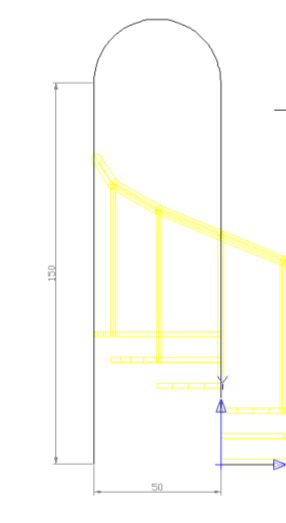

18.     Инструментом «Полилиния» построим направляющий путь арки



Используем «Полилинию»



Command: pline

В командном меню:



Specify start point: 0,0

Вводим координаты первой точки x=0, y=0



Specify next point or [Arc/Halfwidth/Length/Undo/Width]: 0,150

Вводим вторую точку: x=0, y=150

Specify next point or [Arc/Close/Halfwidth /Length/Undo/Width]: A[Enter]

Вводим параметр «Arc» - первой буквой А



Specify next point or [Arc/Close/Halfwidth
/Length/Undo/Width]:

@-50,0

Следующую точку вводим в относительных координатах (относительно предыдущей точки) – для этого вначале ставим знак @



Specify endpoint of arc or [Angle/CEnter/CLose/Direction/Halfwidth/Line/Radius/Second pt/Undo/Width]: L[Enter]

Следующий сегмент будет прямым, поэтому вводим параметр «Line» первой буквой L



-50,0[Enter]

Вводим координаты последней точки. Выход из режима Полилинии [Enter]



19.     Строим основание вытесненного тела арки



Переключаем окно на вид снизу



Построим окружность – основание тела арки

Command: circle

В командном меню:



Или на Панели инструментов:

Specify center point for circle or [3P/2P/Ttr (tan tan radius)]:0,0

Вводим координаты центра окружности (0,0)



Specify radius of circle or [Diameter]: 3

Введем радиус окружности: 3 [Enter]



Снова переключим вид на вид «SE изометрия»



Выполним вытеснение окружности используя линию арки как направляющий путь

Command: extrude

В командном меню:



Select objects:



Выделить объект [Enter]



Specify height of extrusion or [Path]: P [Enter]

Вводим параметр Path – первой буквой [P]



Select extrusion path or [Taper angle]:

Выделим линию перил как путь вытиснения



Построим направляющую желоба

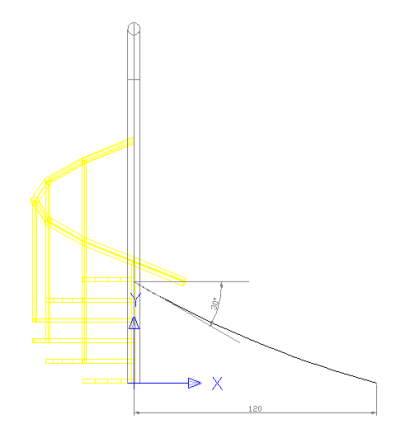

Рисунок 11. Направляющий путь желоба –
кривая полилиния с направленной касательной

20.     Переключаем окно на вид слева



Инструментом «Полилиния» построим кривую линию

Используем «Полилинию»

Command: pline

В командном меню:



Specify start point:

Начальную точку полилинии ставим на угловой вершине семой верхней ступени



Specify next point or [Arc/Halfwidth/Length
/Undo/Width]: A[Enter]

Вводим параметр «Arc» начальной буквой [a]

Specify endpoint of arc or

[Angle/CEnter/Direction
/Halfwidth/Line/Radius
/Second pt/Undo/Width]: d

Вводим параметр «Direction» для указания направления касательной кривой линии



Specify the tangent
direction for the start point of arc: -30[Enter]

Вводим угол направления касательной кривой: -30о



Specify endpoint of the arc: 120,0

Вводим конечную точку линии и завершаем линию повторным [Enter]



Выполним тело-желоб вдоль линии-пути

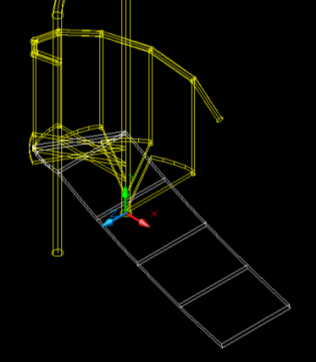

Рисунок 12. Вытеснение желоба
горки с использованием пути

21.     Снова переключим вид на вид «SE изометрия»



Выполним вытеснение грани верхней ступени по пути



Select faces or [Undo/Remove]:

Выделим переднюю (узкую) грань верхней ступени

Затем нажимаем [Enter]



Specify height of extrusion or [Path]: p[Enter]

Вводим параметр «Path»



Select extrusion path:

Выделим щелчком направляющую линию желоба
